Die Überholung von Waffelöfen gemäß "SYSTEM 20.000+"


Vorschau

Geeignet für:

Waffelbackautomaten für Flach- und Hohlwaffel verschiedener Fabrikate und Hersteller.



Das Problem:

Relativ kurze Standzeiten von mitunter deutlich unter 10.000 Betriebsstunden und damit verbunden hohe Wartungskosten
und Produktionsausfallszeiten.


Die Ursache:

Unzureichende Nachschmiermöglichkeit der Axiallager in dem Verschluß- und Scharniersystem der Backzangen, sowie Verschleiß
in den Schmierlosbuchsen von Kettenlaschen, Verschluß- und Scharniersystem der Backzangen.


Die Folge:

Bei Überschreitung der vom Maschinenhersteller empfohlenen Standzeiten werden die Verschlüsse und Scharniere schwer bis
schwerstgängig. Verschleiß
in den Schmierlosbuchsen der Scharniere reduzieren die saubere Führung des Scharniersystems und führen
zur Beschädigung der Backplatten.


Die wirtschaftlichere Lösung:

Überholung und Umrüstung der Maschine gemäß "System 20.000+" bei der nächsten turnusmäßig vorgesehenen Überholung.



Das Prinzip:

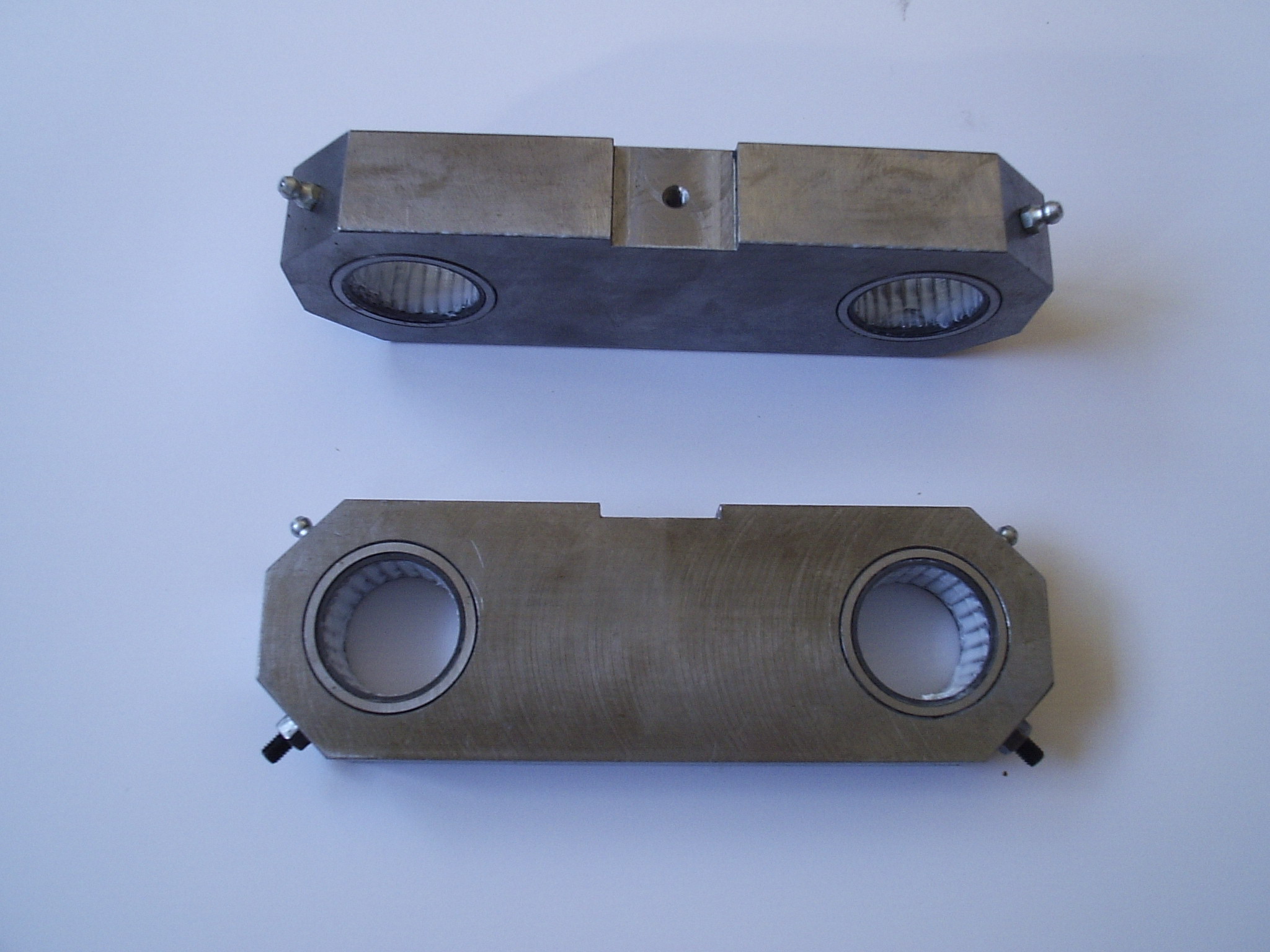

Umbau der Schmierlosbuchsen in Verschluß, Scharnier und Kettenlaschen auf Nadelhülsen bzw. Nadellager, sowie Anbringen von
Nachschmiermöglichkeiten in denselben. Dadurch ist nun auch die Nachfettung der Lagerungen möglich.

In der beiliegenden Darstellung des Verschlußsystems finden Sie nähere Erläuterungen. Für weitere Rückfragen stehen wir Ihnen gerne zur Verfügung
und würden uns freuen, Ihnen auf Anfrage ein kostenfreies Pauschalangebot für die Überholung Ihres Waffelofens gemäß unserem "System 20.000+" unterbreiten zu können.


Zeichnung:

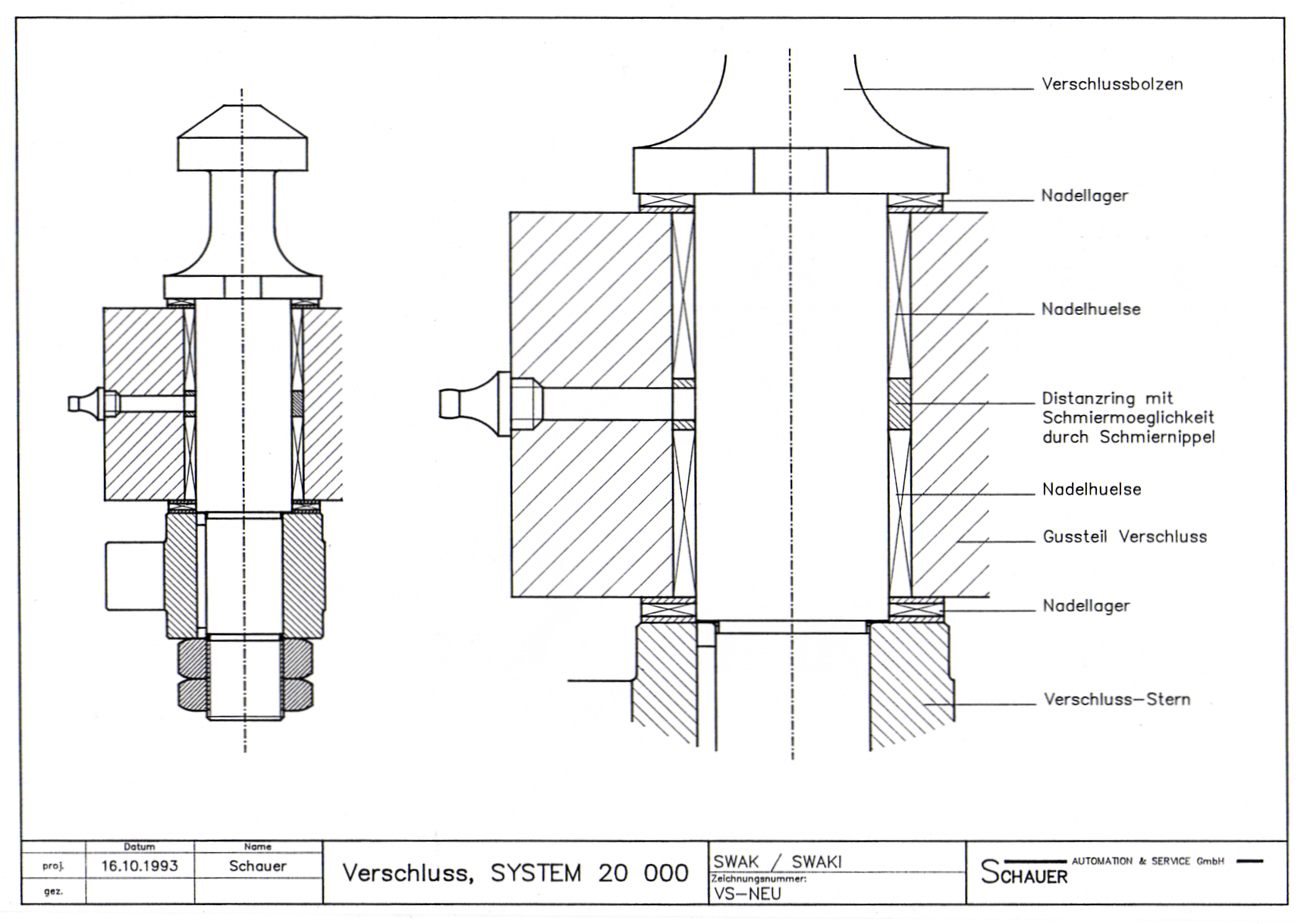

Hier finden sie eine systematische Darstellung des Verschlußsystems nach Umrüstung gemäß System 20.000+
